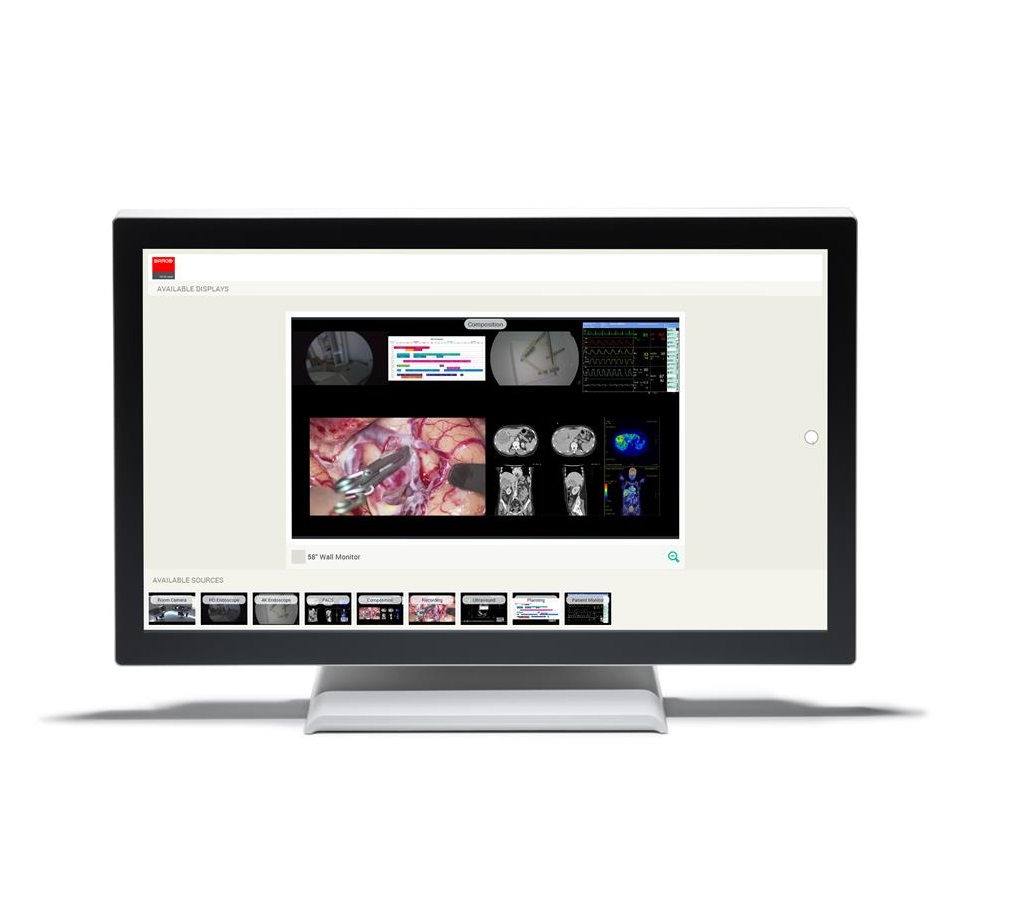

AMM 215WTTP

21.5英寸全高清医用触摸屏

精确的触摸屏

符合人体工学,操作简便

医学认证

AMM 215WTTP是21.5”的触摸屏,专为需要准确可靠的触控用户界面交互的医疗专业人士而设计。


符合人体工程学的交互

AMM 215WTTP在设计和结构上符合人体工学的理念。21.5”屏幕不仅易于操作,而且是适用于各种应用的理想尺寸和格式,包括数字手术室和医疗车。由于具有全高清分辨率,临床医生可以获得丰富详实的信息。

显示屏采用投影电容触摸屏技术,具有多点和单点触控功能。即使戴上手术手套,临床医生也能顺畅地使用显示器上的用户界面。


专为医疗环境而设计

AMM 215WTTP经过医学认证,适用于高要求的关键任务环境,如手术室。无边框设计方便轻松清洁和消毒,这是所有手术和临床环境的主要前提条件。


安装简单

AMM 215WTTP可以轻松安装到各种计算平台上。如果您使用USB触摸屏界面,它可以兼容Microsoft® Windows® HID(人机接口设备)。触摸屏的一般操作不需要额外的软件驱动程序。

功能

  • 投射电容触摸屏,具有多点触控和手势输入应用

  • 全高清分辨率

  • 医学认证

  • 无边框设计

  • HID兼容,便于在计算设备上轻松进行安装和集成

  • 轻松清洁

  • 台面支架允许较宽范围的倾角

  • 触摸显示器上的VESA安装孔用于安装在外科吊杆臂端、监护仪臂端和医疗车上

  • 台面支架上的安装孔,提供各种安装选择

  • 多语言OSD用户控制


LCD技术TFT AM LCD/IPS技术/LED背光
活跃屏幕大小(对角线)54.6"(1388毫米)
活跃屏幕大小(H x V)1210 x 640毫米
宽高比16:9
分辨率3840 x 2160
像素度0.315毫米
色彩支持107300万(10位)
色彩校正ITU-709, DCI-P3, BT.2020
视角水平178°/垂直178°
亮度更大:500 cd/m²(标准值)
@6500K:保持在380 cd/m
2(标准值)
对比度1100:1(更大值)
响应时间灰度响应时间 = 8毫秒(典型)
白点色温已校准:5600K、6500K、7600K、9300K
伽玛曲线原生、1.8、视频、2.2、2.4、DICOM
前保护屏防刮擦双面AR玻璃
键盘侧面的薄膜键盘
视频输入MDSC-8255 LED
4K-UHD可选输入:
1x DP 1.1更高3840 x 2160 @25Hz/30Hz
2x DP 1.1更高1920 x 2160 @50Hz/60Hz
1x DP 1.2 MST更高3840 x 2160 @50Hz/60Hz
2x HDMI 2.0更高4096 x 2160 @50Hz/60Hz

FHD输入(升级至UHD):
1x DVI
1x 3G-SDI

MDSC-8255 MNA
与MDSC-8255 LED相同的输入范围,另外增加:
2x FO SFP+ 4K-UHD Nexxis链接的模块
视频输出1x 3G-SDI(3G-SDI输入环通)
1x DVI(屏幕克隆降级至FHD)
特性视频处理针对低延迟和降噪进行了优化,画中画、双画面、图像镜像和旋转、失效保护模式、DVI输出上的屏幕克隆、FHD输入升级到UHD、收到的Legacy信号、DC电源输出
远程控制MDSC-8255 LED
用于FW下载的micro-USB端口控制协议

MDSC-8255 MNA
通过网络连接的FW下载
功率消耗MDSC-8255 LED:120W(更大)/90÷264Vac50Hz/60Hz
MDSC-8255 MNA:170W(更大)/90÷264Vac50Hz/60Hz
低功耗模式
MDSC-8255 LED:18W(标准值)
MDSC-8255 MNA:52W(标准值)
电源关闭:~ 1
尺寸1260 x 734 x 87毫米/49.6 x 28.9 x 3.4英寸
显示器净重带保护型玻璃:
33.0千克 / 72.8磅 (MDSC-8255 LED)
33.6千克 / 74.1磅 (MDSC-8255 MNA)
无保护型玻璃:
24.0千克 / 52.9磅 (MDSC-8255 LED NG)
24.6千克 / 54.2磅(MDSC-8255 MNA NG)
包装净重带保护型玻璃:
39.5千克 / 87.1磅 (MDSC-8255 LED)
40.1千克 / 88.4磅 (MDSC-8255 MNA)
无保护型玻璃:
30.5千克 / 67.2磅 (MDSC-8255 LED NG)
31.1千克 / 68.6磅(MDSC-8255 MNA NG)
安装标准VESA 200x200 & 600x200毫米
温度运行:0°至35° C
存储:-20° 至50° C
湿度运行:10%至90%相对湿度
存储:5%至90%相对湿度
校准• ANSI/AAMI ES 60601-1:2005/(R)2012第1部分
• CAN/CSA-C22.2 No.60601-1:14第1部分
• IEC 60601-1:2012版本3.1第1部分
• EN 60601-1:2006 + A1:2013第1部分
• 电磁兼容性:EMC 医疗设备EMC标准:IEC60601-1-2(第4版),EN55011 /CISPR 11,FCC CFR47第15和18部分/B类
• 认可/标志:CE、c-UL-us、DEMKO
保护等级IP20(正面IP45)
保修期3 年
绿色合规ROHS-2、REACH、WEEE


视频线 (DVI DL 3m)
电源线(欧洲、美国、中国)
用户指南
外部电源

显示器基座(P/N K9302060A)
10米延伸电源线
30米延伸电源线
