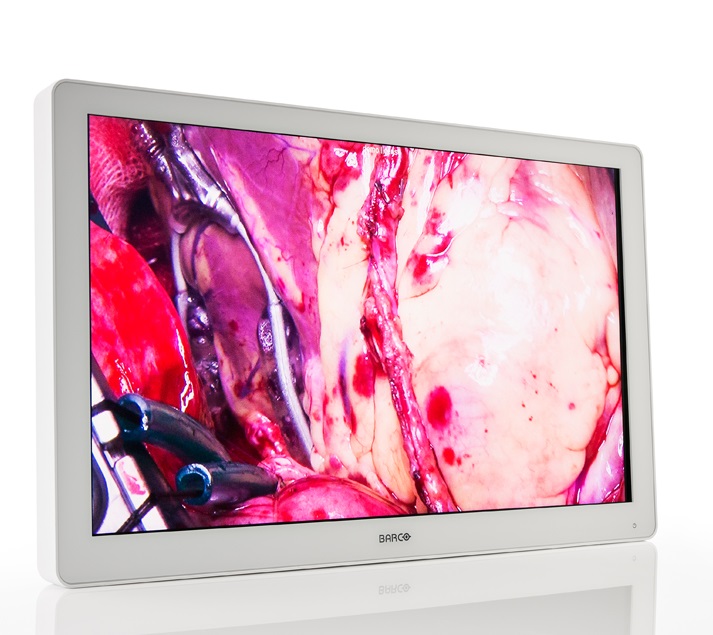

MDSC-2232

32英寸全高清外科手术显示器

确保更出色的手眼协作

方便清洁和消毒

可搭配Nexxis集成IP视频

巴可公司的MDSC-2232是一款32英寸全高清分辨率的临床外科显示屏。专用于手术室、急诊室和术前准备区,其便于清洁的设计、智能的机构,可为当前的处理室提供详细的图像。


完美的图像再现

显示屏的高亮度、高对比度和全高清分辨率可为外科医生提供出色的深度感和准确的色彩和黑白图像。它可几乎无延迟地提供带有惊艳色彩和灰度精度的图像,实现完美的手眼协作。由于其采用带光线输出稳定功能的高亮度LED背光,外科显示屏也可确保长寿命,并在显示过程中保证图像的一致性。


多源多显示成像

MDSC-2232广泛的输入连接性可在全新集成的手术室中提供灵活的多模态成像(PiP和PaP)。该32英寸显示器也可在与巴可Nexxis配合使用时为OR解决方案提供完整的功能(可选),确保毫无延误地通过IP网络发布未经压缩的视频和数据。


安装简单

MDSC-2232带有简洁的缆线管理系统,可隐藏缆线,以确保环境整洁。其轻量化设计还允许安装到外科支架和弹簧臂上。此外科显示屏有2种型号,可连接选项和进行遥控。


医用安全性

巴可公司MDSC-2232的表面光滑、拥有防溅外壳(正面保护级别IPX5),方便清洁和整体消毒。多层镀膜玻璃耐用防刮,可保护液晶面板,避免其遭受物理性损坏。无风扇设计可避免污染物的散播。更重要的是,这款显示器提供独特的自动失效保护功能,确保备用信号始终可用,从而保证手术的安全性。


屏幕技术TFT AM LCD/S-IPS技术/LED背光
活跃屏幕大小(对角线)31.55”(801毫米)
活跃屏幕大小(H x V)698 x 393毫米(27.48” x 15.47”)
宽高比16:9
分辨率2MP (1920 x 1080)
像素度0.364毫米
彩色成像
色彩支持1670万(8位)
视角178°
更大灯光更大:450 cd/m²亮度(典型)
默认@ 6500K:360 cd/m²稳定(典型)
对比度1300:1(典型)
LED转换时间平均总时间25毫秒(上升时间Tr + 衰减时间Tf;Tr = 灰到白,Tf = 灰到黑)
白点色温固有:10000K(典型)

已校准:5600K、6500K、7600K、9300K
Dot钟表165兆赫(更大)
Gamma固有、1.8、2.0、2.2、2.4、DICOM
背光传感器背光稳定性
屏幕保护双面抗反射钢化玻璃
键盘电容式7键触控键盘
视频输入信号MDSC-2232 DDI:
  • DVI-I单链路(数字和模拟 – HDMI视频支持,带HDCP)
  • DVI-D
  • 分量视频RGBS / YPbPr(4xBNC)
  • S视频(4针迷你DIN)
  • 复合视频(1xBNC)
  • 3G-SDI (2xBNC)
  • 显示端口(VESA std 1.1a)
MDSC-2232 MNA:
  • DVI-I单链路(数字和模拟 – HDMI视频支持,带HDCP)
  • 分量视频RGBS / YPbPr(4xBNC)
  • S视频(4针迷你DIN)
  • 复合视频(1xBNC)
  • 3G-SDI (1xBNC)
  • 显示端口(VESA std 1.1a)
  • Nexxis光纤输入
视频输出信号MDSC-2232 DDI:
  • DVI-D(可从DVI-1输入、DVI-2输入选择输出)
  • S视频(4针迷你DIN)
  • 复合视频(1xBNC)
  • 3G-SDI (2xBNC)
MDSC-2232 MNA:
  • DVI-D(可从DVI输入、Nexxis选择输出)
  • S视频(4针迷你DIN)
  • 复合视频(1xBNC)
  • 3G-SDI (1xBNC)
视频格式VGA & DVI:60赫兹时高达1920x1200(空白减少)
  • 更大水平频率:90千赫
  • 更大像素时钟:165兆赫
  • 更大垂直频率:75赫兹

标准PAL和NTSC,适于S视频、复合和分量

分量YPbPr/ RGBS:HDTV - 高达1080i & 1080p

支持SDI格式:625/25 PAL、525/29.97 NTSC、1080i50、 1080i59.94、1080i60、720p50、720p59.94、720p60、1080p50、 1080p59.94、1080p60

SDI合规:SMPTE 425M(A级)、SMPTE 424M、SMPTE 292M、SMPTE 259M-C、SMPTE 296M、ITU-R BT.656、ITU-R BT.601

显示端口1.1a:高达1920 x 1200 60赫兹
远程控制RS-232 (D-sub 9针)
电力要求(标称)

外部电源:100-240VAC、50/60Hz、医疗级

显示器电力输入:

  • MDSC-2232 DDI: +24 VDC ±10% / 2.2 A
  • MDSC-2232 MNA: +24 VDC ±10% / 3 A
电力消耗(标称)MDSC-2232 DDI:48W(典型)
MDSC-2232 MNA:65W(典型)
OSD语言英语、法语、德语、西班牙语、意大利语
包装维数 (W x H x D)777 x 472 x 92毫米(30.6” x 18.6” x 3.5”)
包装维数(W x H)970 x 625 x 200毫米(38.19” x 24.60” x 7.87”)
显示器净重12.9千克 / 28.4磅 (MDSC-2232)
13.3千克 / 29.3磅 (MDSC-2232)
包装净重MDSC-2232 DDI:19.0千克(41.9磅)
MDSC-2232 MNA:19.4千克(42.7磅)
安装标准VESA(100 x 100毫米,200 x 100毫米)
推荐模式内窥镜、 腹腔镜、PACS、PM、US、CT、MR
认证
  • IEC 60601-1:2012版本3.1(医用电气设备 - 第1部分:基本安全和必要性能的通用要求)
  • EN 60601-1:2006 +A1:2013(医用电气设备第1部分:基本安全和必要性能的通用要求)
  • ANSI/AAMI ES 60601-1:2005/(R)2012、A1:2012, C1:2009/(R)2012和A2:2010/(R)2012 - 医用电气设备,第1部分:基本安全和必要性能的通用要求。
  • CAN/CSA-C22.2 No.60601-1:14 医用电气设备 - 第1部分:基本安全和必要性能的通用要求(与版本3.1统一)
  • 认可/标志:CE c-UL-us、DEMKO、PSE、KCC(CCC认证待审核),注意:PSU上有PSE
  • 电磁兼容性:EMC 医疗设备EMC标准:IEC60601-1-2、EN55011/CISPR 11 BB类)、FCC CFR47第15部分和第18部分B类
  • 符合RoHS-2、REACH、WEEE
  • IP20(仅监视器正面IP45)
备件视频线 (DVI DL 3m)
电源线(欧洲、美国、中国)
用户指南
外部电源
可选附件显示器基座(P/N K9302060A)
10米延伸电源线
30米延伸电源线
工作温度+10 ÷ +35 °C(性能),0 ÷ +40 °C(安全性)
存储温度-20 ÷ +60°C
操作湿度10 ÷ 90%(非冷凝)
存储湿度5 ÷ 90%(非冷凝)
操作高度3000m(更大)
存储海拔高度12000m(更大值)


视频线 (DVI DL 3m)
电源线(欧洲、美国、中国)
用户指南
外部电源

显示器基座(P/N K9302060A)
10米延伸电源线
30米延伸电源线
