MDSC-2242

全高清大屏幕外科显示器

  • 可实现更佳的眼手协调

  • 让清洁和消毒变得简单

  • 配合Nexxis可实现video-over-IP整合

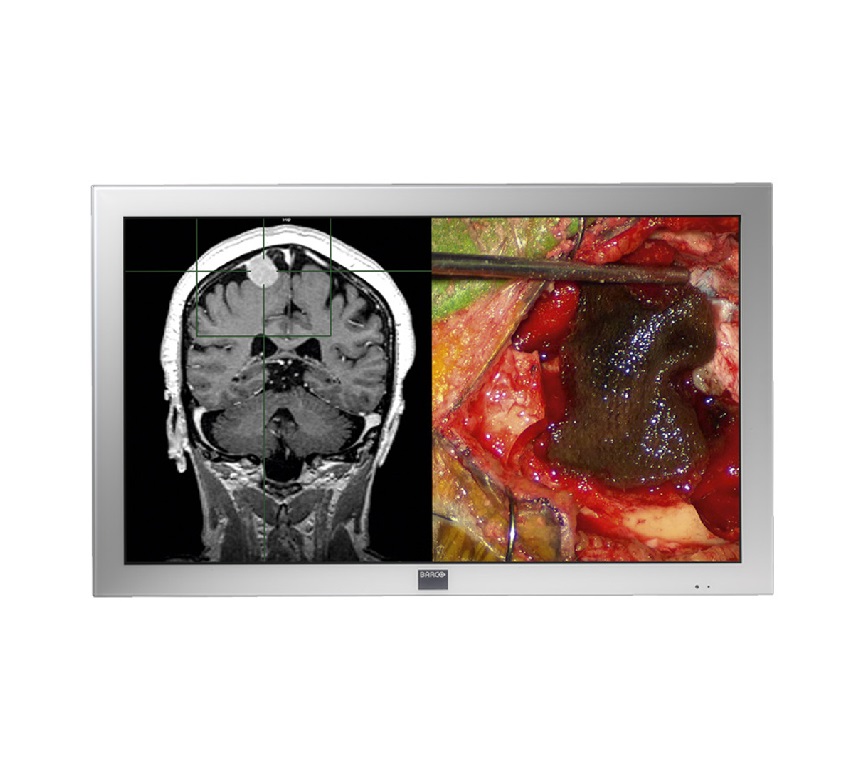

巴可公司的MDSC-2242是一款42英寸带LED背光、全高清分辨率的大屏幕外科显示器。 MDSC-2242专为手术室制作,能够可视化各种模拟和数字视频源,包括高清内窥镜视频、手术房和过程监视视频、病人和手术信息、放射和病理图像,可以显示更细小的细节。


色彩经过校准的无瑕图像

MDSC-2242的高亮度、高对比度和高分辨率可为外科医生们提供精确逼真的图像和极佳的深度感知。它还可以以更快的速度、无延滞传输手术图像,并且图像品质目前更高。

MDSC-2242采用了新一代运动自适应去隔行、降低噪音算法,并采用了全10位图像处理和12位查看表,非常适合在OR中查询PACS图像。


通过IP多源多显示成像

MDSC-2242的输入连通性非常广泛,可提供很高的多模式成像(PiP和PaP)灵活性,可在一体化手术室中将来自多源的图像在多个显示器上重现。

这款42英寸显示器是巴可公司启用网络的外科显示器中的一员,可提供完整的功能(可选)用于配合Nexxis数字OR使用,确保毫无延误地通过IP网络顺利发布未经压缩的视频和数据。

设计为在手术室中使用

巴可公司的MDSC-2242采用了防反光保护型玻璃前盖板,方便清洁和消毒。

无风扇设计可避免手术室中污染物的散播。



屏幕技术TFT AM LCD,带LED背光
活跃屏幕大小(对角线)1067 mm (42")
活跃屏幕大小(H x V)930 x 523 mm (36.6” x 20.6")
宽高比16:9
分辨率2MP (1920 x 1080)
像素度0.4845 mm
彩色成像
色彩支持107300万(10位)
色阶度72% NTSC
视角水平178°/垂直178°
更大灯光500 cd/m²(典型)
对比度4000:1(典型)
响应时间8 msec (GtG -典型)
Dot钟表(更大)165 Mhz
伽玛曲线固有、1.8、2.0、2.2、2.4、X射线
机箱颜色白色RAL 9003
视频输入视频输入信号:
-DVI-I单链路(数字和模拟 – HDMI视频支持,带HDCP)
-分量视频RGBS / YPbPr(4xBNC)
-S视频(4针迷你DIN)
-复合视频(1xBNC)
-3G-SDI(1xBNC)
-显示端口(VESA std 1.1a)
-可选:集成的Nexxis网络适配器

视频输入格式:
-VGA和DVI:60赫兹时高达1920x1200(空白减少)
更大像素时钟:165兆赫
更大水平频率:90千赫
更大垂直频率:75赫兹
-标准PAL和NTSC,适于S视频、复合和分量
-分量YPbPr/ RGBS:HDTV - 高达1080i & 1080p
-支持SDI格式:625/25 PAL、525/29.97 NTSC、1080i50、1080i59.94、1080i60、720p50、720p59.94、720p60、1080p50、1080p59.94、1080p60
-SDI合规:SMPTE 425M(A级)、SMPTE 424M、SMPTE 292M、SMPTE 259M-C、SMPTE 296M、ITU-R BT.656、ITU-R BT.601
-显示端口1.1a:高达1920 x 1200 60赫兹
视频输出DVI-D
S视频(4针迷你DIN)
复合视频(1xBNC)
3G-SDI(1xBNC)
可视化模式画中画、双画面、变焦
演示控制OSD菜单/红外遥控/串行RS-232接口 (D-sub 9针)
电力要求(标称)电源(集成电源):100 – 250 VAC / 47-63 Hz自动切换
外部模块电源:+5VDC ±10% @500mA(更大),通过DVI接口DVI输入和DVI输出
电力消耗(标称)小于150 W
OSD语言英语、法语、德语、西班牙语、意大利语
无底座维数(W x H x D)1021 x 615 x 90毫米 (40.2” x 24.2” x 3.5”)
无底座净重24 kg (52.9 lbs)
包装无底座净重30 kg (66.1 lbs)
安装标准VESA 600和200
屏幕保护IP21 / 正面:IPx5
保护性不反射钢化玻璃
推荐模式内窥镜检查、腹腔镜检查、X射线、CT、MR、US
校准IEC60601 第 3 版
认可/标志:CE、C-UL-US、DEMKO
安全性(医疗设备):IEC60601-1、UL60601-1、CSA-C22.2 nr 601-1-M90
电磁兼容性:EMC 医疗设备EMC标准:IEC60601-1-2、EN55011 /CISPR 11、FCC CFR47 第15和18部分/A类
环境:符合ROHS-2、REACH、WEEE
温度工作:0° - 40° C /储藏:-20° - 60° C
湿度工作:10% – 90% R.H. /储藏:5% – 90% R.H.
键盘/鼠标7键隔膜,侧-右
备件使用说明书,红外遥控,DVI双链路电缆3.0m,主线(欧盟 (CEBEC/KEMA) 和美国 (医院级UL))
可选附件墙壁底座
保修期3 年


视频线 (DVI DL 3m)
电源线(欧洲、美国、中国)
用户指南
外部电源

显示器基座(P/N K9302060A)
10米延伸电源线
30米延伸电源线
